Základné informácie.
| Max.Hlava | >150m | Teplota | -80 ~ 450 stupňov |
| Max.kapacita | >400 l/min | Tlak | ~ 40 MPa |
| Typ jazdy | Motor | Hlava | ~3500m |
| Číslo obežného kolesa | Jednostupňové-čerpadlo | Rýchlosť otáčania | 2950~3600r/min |
| Pracovný tlak | Strednotlakové čerpadlo | Kapacita | 1000m3/H |
| Prítokový typ obežného kolesa | Jednoduché sacie čerpadlo | Prepravný balík | Preglejková škatuľa |
| Poloha hriadeľa čerpadla | Horizontálne čerpadlo | Špecifikácia | 1000,00 cm * 2000,00 cm * 1000,00 cm |
| Teleso čerpadla kombinované | Vertikálne kĺbové povrchové čerpadlo | ochranná známka | haishi |
| Montážna výška | Odstredivé odsávanie | Pôvod | Jiangsu, Čína |
| Obežné koleso | ZATVORENÉ | Kód HS | 8413709990 |
| Použitie | Čerpadlo, čerpadlá, čerpadlo kondenzátu, obehové čerpadlo | Výrobná kapacita | 5000 |
| Štandardné | API610 |
Popis produktu
| Ukážka typu | Rozsah použitia | Výkonnostný parameter |
| HD5F300-180X8 HD5F: Kód série 300: Prietok (m3/h) 180: Jednostupňová hlava (m) 8: Séria obežného kolesa |
Používa sa hlavne na prepravu ropy, rafinovaného oleja, skvapalneného ropného plynu, ľahkých uhľovodíkov, kotlovej vody atď. Všetky druhy čistých alebo obsahujúcich stopové častice, horľavé a výbušné, toxické médiá. Typické pracovné podmienky sa používajú v hydrogenačnom napájacom čerpadle v hydrogenačnej jednotke ťažkého oleja každej rafinérie. Vysokotlakové čerpadlo na odstraňovanie koksu v jednotke na odstraňovanie koksu a fosforu oceliarne a vysokotlakové napájacie čerpadlo kotla pre elektráreň. |
Prietok: ~ 1000 m³/h Výťah: ~3500m Rýchlosť: 2950 ~ 3600 ot./min Konštrukčný tlak: ~40MPa Prevádzková teplota: -80ºC~4 |
1. Teplé časti ložísk mimo pohonu 2. Ložisková konzola 3. Tesnenie hriadeľa 4. Kryt čerpadla 5. Vonkajšie puzdro 6. Vnútorné teleso čerpadla 7. Vodiaca lopatka 8. Odkalovacia rúrka 14. Sacia časť 15. Hriadeľ 9. Stredná časť 10. Puzdro hnacieho hriadeľa. 13. Ojnica 17. Spojka

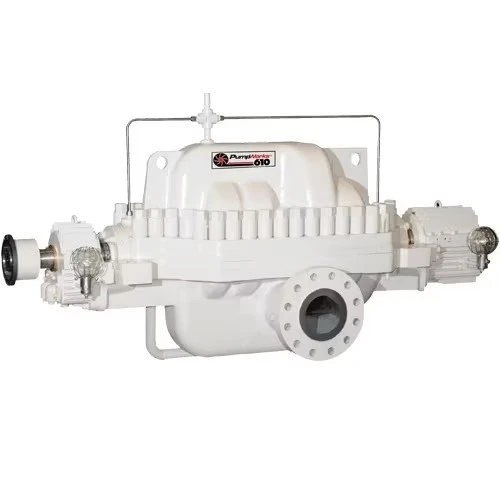

Čerpadlá série HD5F sú navrhnuté podľa štandardu API610 "odstredivé čerpadlá pre ropný, ťažký chemický a zemný plynárenský priemysel", dvojplášťové, symetrické usporiadanie obežného kolesa horizontálne viacstupňové odstredivé čerpadlo, horizontálna stredová podpora. Podľa požiadaviek užívateľa môže byť obežné koleso prvého stupňa navrhnuté do konštrukcie s jedným alebo dvojitým saním.
Systém je klasifikovaný ako konštrukcia s dvojitým plášťom a vonkajší tlakový plášť je vyrobený kovaním, ktoré má silnú nosnosť, odolnosť voči vysokej teplote a bezpečnú a spoľahlivú prevádzku. Vnútorné jadro využíva integrálnu extrakčnú konštrukciu, ktorá dokáže realizovať detekciu a údržbu čerpadla bez pohybu vstupných a výstupných potrubí.
Táto séria hydraulických čerpadiel je založená na vynikajúcom hydraulickom modeli doma aj v zahraničí, pričom využíva softvér PUMPCAD pre hydraulický dizajn, trojrozmerný systém analýzy tekutín CFD- atď.
Metóda hydraulického návrhu je navrhnutá s vysokou účinnosťou a dobrým kavitačným výkonom.
Táto séria čerpadiel má schopnosť axiálnej samo{0}}vyváženia, normálnu prevádzku, ložisko nenesie axiálnu silu, čím sa výrazne zvyšuje životnosť ložiska.
Profil spoločnosti
Ponúkame integrované riešenia od odlievania embryí až po kompletný stroj s krátkou dodacou dobou a kontrolovanou kvalitou.
Hlavný produkt

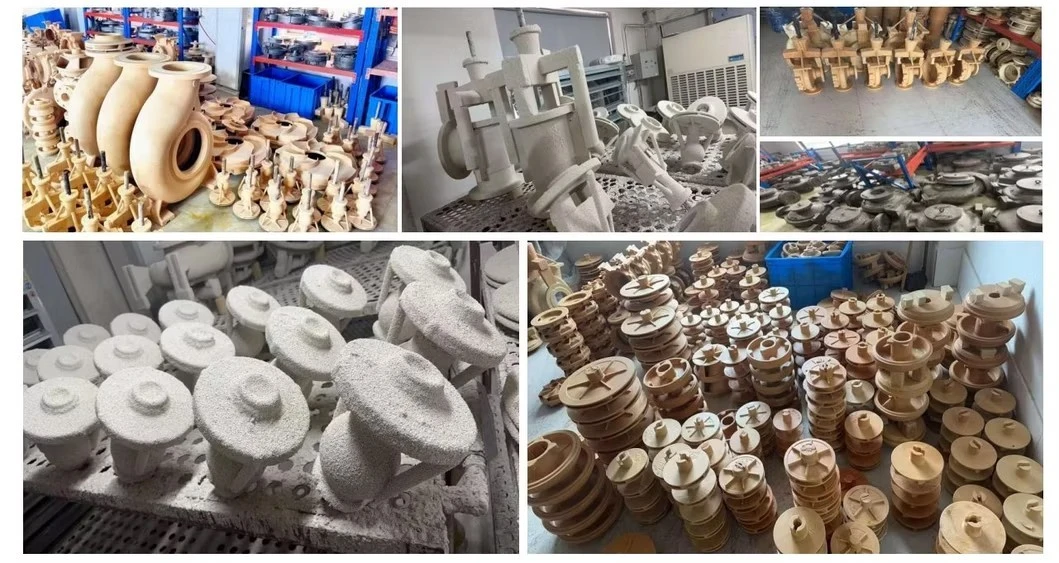

dielňa
výstava
Certifikačný certifikát
Kooperatívna značka
OBLASŤ APLIKÁCIE
Uhoľný chemický priemysel, ropný a petrochemický priemysel, chemický priemysel zemného plynu, jemný chemický priemysel atď
Chemické vlákno, odsírenie a denitrácia atď
Tepelná energia Výroba tepelnej energie, výroba energie z biomasy atď
Rozvoj baníctva, tavenie neželezných kovov, metalurgia železa a ocele atď
Ochrana životného prostredia, čistenie odpadových vôd, odparovanie a koncentrácia, MVR atď
Oceánske inžinierstvo atď.
Nová energia, priemysel lithiových batérií atď
BALENIE A DOPRAVA
PREČO SI VYBRAŤ NÁS?
5 DESAŤROČÍ
Založená v roku 1977, dlhá história výroby čerpadiel nám prináša bohaté skúsenosti, vďaka čomu sme profesionálnym výrobcom čerpadiel a zaraďujeme nás medzi slávnu továreň na čerpadlá v Číne.
500+ ZAMESTNANCI
Dobre vyškolení a profesionálni inžinieri a pracovníci zaručujú dodanie včas a našim klientom ponúkajú profesionálne riešenia čerpadiel.
DIELNE 100 000 m2
Veľké a modernizované dielne a zariadenia umožňujú efektívne a prísne postupy QA&QC, a preto zaisťujú kvalifikované produkty.
20+ POBOČKY
Zriadené pobočky a dcérske spoločnosti v celej Číne (počet: 20+) ponúkajú našim klientom bližšie a včasné služby. A naši zahraniční zákazníci sú z rôznych kútov sveta.
KLIENTI: 3000+
Vlastniť viac ako 3000 klientov v Číne aj v zámorí, čo je potvrdenie kvality našich produktov a chvála našich služieb.
20+ PATENTY
Získal viac ako 20 patentov, čo je silným dôkazom schopnosti výskumu a vývoja a zálohy kvality produktov.
FAQ
Otázka: Aká dlhá je história vašej továrne?
Odpoveď: Naša továreň bola založená v roku 1977.
Otázka: Koľko zamestnancov má vaša továreň?
Odpoveď: Máme okolo 500 zamestnancov.
Otázka: Aké medzinárodné certifikáty má vaša továreň?
Odpoveď: Máme API, CE, ISO9001...
Otázka: Má vaša továreň pre vás zlievareň?
Odpoveď: V našej továrni máme vlastnú zlieváreň.
Otázka: Aký popredajný servis môže vaša továreň poskytnúť?
Odpoveď: Vo všeobecnosti možno väčšinu problémov vyriešiť bezplatným vedením videohovorov. K dispozícii je však aj platená služba stránky.
Otázka: Aká je vaša záruka na produkt?
Odpoveď: 12 mesiacov od uvedenia do prevádzky alebo 18 mesiacov po odoslaní, podľa toho, čo nastane skôr.
Otázka: Aká je ročná výrobná kapacita vašej továrne?
A: Okolo 20 000 ks rôznych typov čerpadiel.......
