Hej! Ako dodávateľ odstredivého čerpadla som videl veľa otázok o rôznych komponentoch týchto čerpadiel. Jednou z najbežnejších otázok je: „Čo je kruh opotrebenia v odstredivej pumpe?“ No, poďme sa priamo dovnútra a zistiť!
Základy odstredivého čerpadla
Predtým, ako budeme hovoriť o nosení prsteňov, rýchlo prejdeme, ako funguje odstredivé čerpadlo. Centrifugálne čerpadlo je stroj, ktorý používa rotujúce obežné koleso na zvýšenie tlaku a prietoku tekutiny. Oprnutie je umiestnené vo vnútri puzdra čerpadla a točí sa pri vysokých rýchlostiach, čím vytvára odstredivú silu, ktorá tlačí tekutinu smerom von zo stredu obežného kolesa. Táto sila zvyšuje rýchlosť a tlak tekutiny, čo umožňuje prepravu čerpadla a do potrubného systému.
Čo je prsteň na opotrebenie?
Kruh opotrebenia je rozhodujúcou súčasťou v odstredivej pumpe. Je to vymeniteľný prsteň, ktorý je zvyčajne vyrobený z tvrdého, odolného materiálu, ako je bronz, nehrdzavejúca oceľ alebo keramika. Krúžky opotrebenia sú inštalované na obrysi aj v puzdre čerpadla a slúžia niekoľkým dôležitým funkciám.
Funkcia 1: Minimalizácia úniku
Jednou z primárnych funkcií opotrebovacieho krúžku je minimalizovať únik tekutiny medzi stranami vysokého tlaku a nízkym tlakom čerpadla. Keď sa obežné obežné okno otáča, existuje rozdiel medzi plochou na výstupe z obežného kolesa (vysoký tlak) a plochou pri vstupe (nízky tlak). Bez krúžkov opotrebenia by niektoré z vysoko tlakových kvapalín unikli späť smerom k nízkej strane tlaku, čím by sa znížila účinnosť čerpadla. Krúžky opotrebenia vytvárajú tesnú vôľu medzi obežníkom a puzdrom, bránia tomuto spätnému toku a zabezpečuje, aby väčšina tekutiny smerovala k výstupu čerpadla.
Funkcia 2: Ochrana obežného kolesa a puzdra
Noste prstene tiež pôsobia ako obetné komponenty. V priebehu času sa obežné koleso a puzdro môžu opotrebovať v dôsledku konštantného kontaktu s tekutinou a rotáciou vysokej rýchlosti. Väčšina opotrebenia sa vyskytuje na týchto krúžkoch namiesto drahšieho obežného kolesa a puzdra. Keď sa krúžky opotrebenia príliš opotrebujú, dá sa ľahko vymeniť, čo je oveľa náklady - efektívnejšie ako nahradenie celého obežného kolesa alebo puzdra.
Funkcia 3: udržiavanie výkonu čerpadla
Keď sa opotrebenie zaznieva, zvyšuje sa vôľa medzi obežníkom a krytom. Toto zvýšenie klírensu môže viesť k zníženiu výkonnosti čerpadla vrátane zníženého prietoku, hlavy a účinnosti. Nahradením opotrebovaných krúžkov na opotrebenie sa obnoví pôvodná vôľa a čerpadlo môže znova pracovať na svojej optimálnej úrovni výkonnosti.
Typy opotrebovacích krúžkov
V odstredivom čerpadle sú dva hlavné typy kruhov opotrebenia: krúžok na opotrebovanie kolesa a krúžok na opotrebenie puzdra.
Prsteň na opotrebovanie
Kruh opotrebenia obežného kolesa je pripevnený k samotnému obežnému kolesu. Otáča sa spolu s obežníkom a prichádza do úzkeho kontaktu so stacionárnym krúžkom na opotrebenie puzdra. Kruh opotrebenia obežného kolesa je zvyčajne navrhnutý tak, aby bol pevne namontovaný na obežníku, aby sa zabezpečilo správne zarovnanie a funkciu.
Kruhový prsteň
Na obal na čerpadlo je nainštalovaný krúžok na opotrebenie puzdra. Poskytuje hladký povrch pre opotrebenie obežného kruhu, proti ktorému sa otočí. Prsteň na opotrebovanie puzdra je zvyčajne držaný na mieste pri kryte čerpadla a je navrhnutý tak, aby bol v prípade potreby ľahko vymeniteľný na výmenu.
Ako zistiť, či si opotrebovanie prsteňov potrebuje výmenu
Ako teda zistíte, či je potrebné vymeniť opotrebenie krúžkov v odstredivom čerpadle? Tu je niekoľko príznakov, na ktoré treba dávať pozor:
Znížený výkon čerpadla
Ak si všimnete výrazné zníženie prietoku, hlavy alebo účinnosti čerpadla, mohlo by to byť znamením, že sa nosia krúžky opotrebenia. Keď sa vôľa medzi obehom a puzdrom zvyšuje v dôsledku opotrebenia, viac úniku tekutiny späť, čím sa znižuje celkový výkon čerpadla.
Zvýšené vibrácie
Opotrebované krúžky na opotrebenie môže spôsobiť, že obežné koleso bude nesprávne zarovnané alebo nevyvážené, čo vedie k zvýšeniu vibrácií v čerpadle. Nadmerné vibrácie môžu nielen poškodiť čerpadlo samotné, ale tiež spôsobiť problémy v okolitom potrubí a zariadení.
Nezvyčajný hluk
Ak budete počuť podivné zvuky prichádzajúce z pumpy, ako sú chrastenie alebo brúsenie zvukov, mohlo by to byť spôsobené opotrebovanými krúžkami na opotrebenie. Zvýšená vôľa umožňuje obehovému obehoviu pohybovať sa voľnejšie, čo môže viesť k kontaktu medzi obežným kolesom a puzdrom, čím sa tieto zvuky vytvárajú.
Naše ponuky odstredivých čerpadiel
Ako dodávateľ odstredivého čerpadla ponúkame širokú škálu čerpadiel, ktoré vyhovujú rôznym potrebám. Či už hľadáte čerpadlo pre chemické aplikácie, horizontálne rozdelené čerpadlá pre veľké priemyselné použitie alebo vákuové odstredivé čerpadlo pre špecializované procesy, máme vás zakryté.

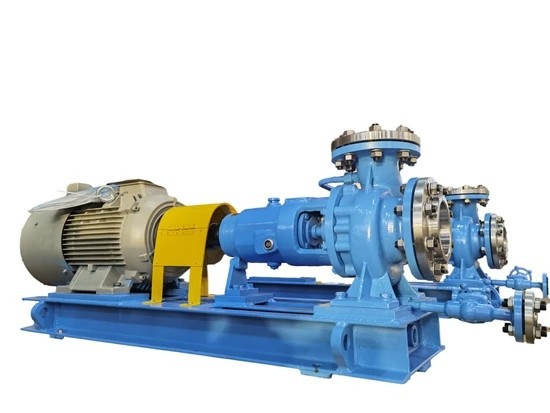

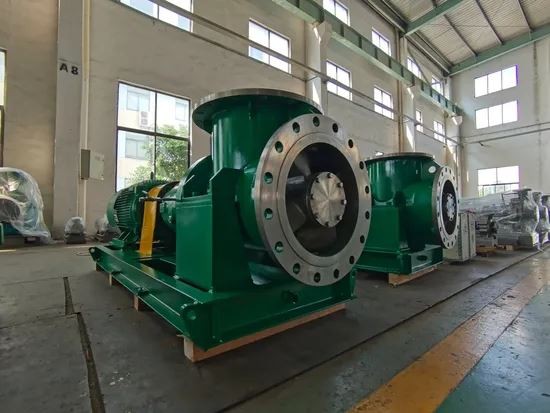

Pozrite sa na našeChemické čerpadlá, ktoré sú navrhnuté tak, aby ľahko zvládli korozívne a abrazívne chemikálie. NášHorizontálne rozdelené čerpadlású známe svojou vysokou účinnosťou a spoľahlivosťou, čo z nich robí populárnu voľbu pre mnoho odvetví. A ak potrebujete čerpadlo pre aplikácie, v ktorých sú potrebné vákuové podmienky, nášVákuové odstredivé čerpadloje perfektné riešenie.
Kontaktujte nás kvôli obstarávaniu
Ak ste na trhu pre odstredivé čerpadlo alebo potrebujete nahradiť krúžky na opotrebenie vo svojej existujúcej čerpadle, sme tu, aby sme pomohli. Náš tím odborníkov vám môže poskytnúť správne rady a riešenia, ktoré spĺňajú vaše konkrétne požiadavky. Neváhajte a oslovte nás kvôli obstarávaniu a začnite diskusiu o tom, ako môžeme uspokojiť vaše potreby čerpania.
Odkazy
- Karassik, IJ, Messina, JP, Cooper, P., & Heald, CC (2008). Príručka čerpadla. McGraw - Hill.
- Stepanoff, AJ (1957). Odstránené čerpadlá a axiálne prietokové čerpadlá: teória, dizajn a aplikácia. John Wiley & Sons.
