Ako dodávateľ chemických čerpadiel banskej vody sa často stretávam s otázkami zákazníkov ohľadom limitu montážnej výšky týchto čerpadiel. Pochopenie tohto limitu je kľúčové pre zabezpečenie efektívnej a bezpečnej prevádzky čerpadla v banskom prostredí. V tomto blogovom príspevku sa ponorím do faktorov, ktoré určujú limit výšky inštalácie chemického čerpadla banskej vody a poskytnem niekoľko praktických poznatkov.
Faktory ovplyvňujúce limit výšky inštalácie
Atmosférický tlak
Atmosférický tlak hrá významnú úlohu pri určovaní maximálnej sacej výšky čerpadla. Tlak vyvíjaný atmosférou na hladine mora je približne 101,3 kPa (14,7 psi). Keď sa čerpadlo snaží zdvihnúť kvapalinu z nižšej hladiny na vyššiu hladinu, musí prekonať atmosférický tlak pôsobiaci na hladinu kvapaliny. Teoretická maximálna sacia výška pre vodné čerpadlo na úrovni mora za predpokladu ideálnych podmienok je asi 10,3 metra (33,8 stôp). V reálnych aplikáciách je však táto hodnota oveľa nižšia v dôsledku faktorov, ako sú straty trením a tlak pár.
Tlak pár kvapaliny
Tlak pár čerpanej kvapaliny je ďalším kritickým faktorom. Keď tlak na sacej strane čerpadla klesne pod tlak pár kvapaliny, kvapalina sa začne vyparovať a vytvárať bubliny. Tento jav je známy ako kavitácia. Kavitácia môže spôsobiť poškodenie obežného kolesa čerpadla, znížiť účinnosť čerpadla a viesť k predčasnému zlyhaniu čerpadla. Rôzne kvapaliny majú pri danej teplote rôzny tlak pár. Napríklad voda má pri normálnych teplotách relatívne nízky tlak pár, ale chemikálie používané pri ťažbe môžu mať vyššie tlaky pár, čo môže výrazne znížiť prípustnú výšku nasávania.
Straty trením
Straty trením vznikajú pri prietoku kvapaliny cez sacie potrubie. Tieto straty sú spôsobené odporom stien potrubia a prípadných armatúr alebo ventilov v sacom potrubí. Straty trením závisia od priemeru potrubia, dĺžky, drsnosti vnútra potrubia a prietoku kvapaliny. Dlhšie alebo menšie sacie potrubie bude mať za následok vyššie straty trením, ktoré následne zníži dostupnú saciu výšku a obmedzí inštalačnú výšku čerpadla.
Dizajn a výkon čerpadla

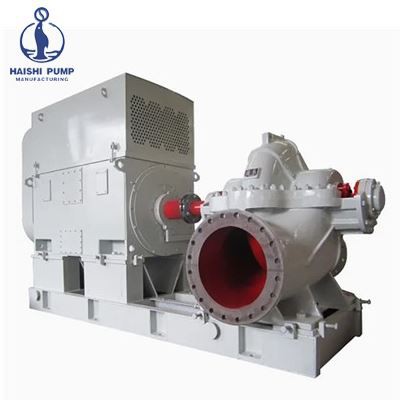

Konštrukcia a výkonové charakteristiky samotného čerpadla tiež ovplyvňujú limit montážnej výšky. Rôzne typy čerpadiel, ako naprHorizontálne vysokotlakové priemyselné čerpadlo,Odstredivé čerpadlo na spracovanie kalového oleja, aVertikálne vodné chemické čerpadlo, majú rôzne sacie schopnosti. Čerpadlá s vyššou schopnosťou sacieho zdvihu sú navrhnuté tak, aby fungovali vo väčších inštalačných výškach. Konštrukcia obežného kolesa, rýchlosť čerpadla a účinnosť vnútorných komponentov čerpadla prispievajú k jeho saciemu výkonu.
Výpočet limitu výšky inštalácie
Na výpočet maximálnej inštalačnej výšky chemického čerpadla banskej vody musíme zvážiť dostupnú čistú pozitívnu saciu výšku (NPSHa) a požadovanú čistú pozitívnu saciu výšku (NPSHr).
Čistá pozitívna sacia hlava k dispozícii (NPSHa)
NPSHa je skutočný tlak dostupný na sacom vstupe čerpadla. Dá sa vypočítať pomocou nasledujúceho vzorca:
[NPSHa = P_{atm}/\gamma+h_{s}-h_{f}-P_{v}/\gamma]
kde (P_{atm}) je atmosférický tlak, (\gamma) je špecifická hmotnosť kvapaliny, (h_{s}) je statická sacia výška (vertikálna vzdialenosť od povrchu kvapaliny k vstupu čerpadla), (h_{f}) je strata trením v sacom potrubí a (P_{v}) je tlak pár kvapaliny.
Vyžaduje sa čistá pozitívna sacia hlava (NPSHr)
NPSHr je minimálny tlak potrebný na sacom vstupe čerpadla, aby sa zabránilo kavitácii. Túto hodnotu poskytuje výrobca čerpadla a zvyčajne sa určuje testovaním.
Hranica výšky inštalácie sa dosiahne, keď sa NPSHa rovná NPSHr. Ak je NPSHa menšie ako NPSHr, dôjde ku kavitácii a pumpa nemusí fungovať správne.
Praktické úvahy pri inštalácii
Stránka – špecifické podmienky
V banskom prostredí môžu mať špecifické podmienky miesta významný vplyv na výšku inštalácie čerpadla. Napríklad, ak sa baňa nachádza vo vysokej nadmorskej výške, atmosférický tlak bude nižší, čo znižuje dostupnú saciu výšku. Prítomnosť pevných látok v čerpanej suspenzii môže navyše zvýšiť straty trením v sacom potrubí, čím sa ďalej obmedzuje výška inštalácie.
Údržba a dostupnosť
Pri inštalácii chemického čerpadla banskej vody je dôležité zvážiť údržbu a dostupnosť. Čerpadlo by malo byť inštalované vo výške, ktorá umožňuje jednoduchú kontrolu, opravu a výmenu komponentov. Ak je čerpadlo nainštalované príliš vysoko, môže byť pre personál údržby ťažký prístup k čerpadlu, čo môže viesť k dlhším prestojom v prípade poruchy.
Bezpečnosť
Bezpečnosť je vždy najvyššou prioritou v ťažobnom prostredí. Inštalácia čerpadla by mala spĺňať všetky príslušné bezpečnostné predpisy. Napríklad čerpadlo by malo byť inštalované v dobre vetranom priestore, aby sa zabránilo hromadeniu nebezpečných chemikálií alebo výparov. Okrem toho by mala byť pumpa riadne zaistená, aby sa zabránilo jej prevráteniu alebo nadmerným vibráciám.
Záver
Limit výšky inštalácie chemického čerpadla banskej vody je určený kombináciou faktorov vrátane atmosférického tlaku, tlaku pár kvapaliny, strát trením a konštrukcie čerpadla. Starostlivým zvážením týchto faktorov a výpočtom NPSHa a NPSHr môžeme zabezpečiť, aby bolo čerpadlo inštalované vo vhodnej výške, aby sa zabránilo kavitácii a zabezpečila sa efektívna a bezpečná prevádzka.
Ak hľadáte vysoko kvalitné chemické čerpadlo na banskú vodu alebo potrebujete viac informácií o inštalácii a výkone čerpadla, neváhajte nás kontaktovať. Náš tím odborníkov je pripravený pomôcť vám pri výbere správneho čerpadla pre vašu konkrétnu aplikáciu a poskytnúť vám potrebnú technickú podporu.
Referencie
- Pump Handbook, Karassik a kol.
- Príručka chemického inžinierstva, Perry a Green.
- Normy pre inštaláciu a prevádzku čerpadiel, American Petroleum Institute.
